D-ONUの設定

NOKIA

G-2425G-B

G-2425G-B 前面パネル

LEDの表示内容

LED色状態表示内容
POWER
消灯
AC　電源オフ
緑点灯AC　電源にて動作中
赤点灯起動に失敗、または自己診断テストに失敗
LINK
消灯
GPONがダウンの状態、またはリンクの接続がない。
緑点灯GPONがアップの状態、またはリンクの接続あり。
AUTH
消灯
ONUが未認証
緑点灯ONUが認証済
緑点滅下りデータパスが使用可能で、信号を受信しているが、レンジングまたはOMCIの同期を実行中
LAN1-4
消灯
イーサネットリンクがアクティブではない
緑点灯イーサネットリンクがアクティブ状態
緑点滅イーサネットリンクがアクティブ状態でデータの送受信が行われている
WPS
消灯
WPS無効
緑点灯WPS成功
緑点滅WPS起動中
赤点灯WPSリンクがダウン。またはWPSリンクが接続されていない。
（ネゴシエーションが開始されていないかまたは失敗した）
WLAN2.4G
消灯
無線LANが無効の状態、またはリンクの接続がない
緑点灯無線LAN起動
緑点滅無線LAN通信中
WLAN5G
消灯
無線LANが無効の状態、またはリンクの接続がない
緑点灯無線LAN起動
緑点滅無線LAN通信中
TEL1-2
消灯
オンフック状態
緑点灯オフフック状態
緑点滅通話中
VOIP
消灯
VOIPサービスが実施されていない。またはサービス停止中。
緑点灯VOIPサービスが実施されており、サービス提供可能。
INTERNET
消灯
接続されていない。または装置がフリッジモードに設定されておりIPアドレスがない
緑点灯IP通信中
緑点滅PPPoEまたはDHCP接続が進行中
USB
消灯
USBポートへ装置が接続されていない
緑点灯USBポートへ装置が接続されている
緑点滅USB接続ポートにトラフィックが流れている

G-2425G-B 後部パネル

後部パネルのポートとボタン

ポート/ボタン説明
POTSポート1/2RJ-11ポート：電話機またはファックスを接続し、電話機能を提供します。
LANポート　1/2/3/4RJ-45 10/100/1000Mイーサネットポート：
ローカルネットワーク機器（PC/STBなど）を接続します。
ご注意ください：
LANポート一番右側（赤枠）部分はケーブルプラス電話専用となります。
リセットボタン工場出荷リセットボタン：1秒間以上押し続けると、装置が工場出荷時の設定にリセットされます。
WLAN WPSボタンを押すとWiFiWPSがONとなります。
WLANボタンを押すと2.4GWiFiおよび５GWiFiをON/OFFに切り替えます。
LEDボタンを押すと、LED表示をON/OFFに切り替えます。
電源入力電源コネクタ：外部の電源アダプタと接続するために使います。
光ファイバーポートPONインターフェース用SC/APC光ファイバーコネクタを通じて提供されます。

トラブルシューティング

問題対応方法
POWER
LEDが消灯		電源のon/offボタンがONの位置になっているかどうかを確認してください。
電源アダプタが本機D-ONU G-2425G-Bに正しく接続されていることを確認してください。
LINK
LEDが消灯		光ファイバーケーブルが正しく接続されているか確認してください。
AUTH
LEDが消灯		本機D-ONU G-2425G-BとNet3光ネット間で通信が行われていない可能性があります。
光ネット担当へお問い合わせください。電話番号　076-474-9222
LAN1-4
LEDが消灯		LANケーブルの状態を確認してください。
LANケーブルが両端正しく接続されているか確認してください。
端末のネットワークインターフェースまたはネットワーク装置が正しく機能していることを確認してください。
TEL1,TEL2
LEDが消灯		モジュラーケーブルが両端正しく接続されているか確認してください。
電話機の受話器がオンフックの場合、LEDが消灯となります。受話器を確認してください。
VOIP
LEDが消灯		常時消灯：VOIPサービスは提供しておりませんので消灯しています。
WPS
LEDが赤く点灯		機器側/無線LANアダプタのWPSボタンがおされているか確認してください。
WLAN2.4G
LEDが消灯		WEB GUI上でWLAN2.4Gが正しく無効になっていること、または無線LANボタンが押されているか確認してください。
WLAN 5G
LEDが消灯		WEB GUI上でWLAN5Gが正しく無効になっていること、または無線LANボタンが押されているか確認してください。
NOKIA

G-2425G-E

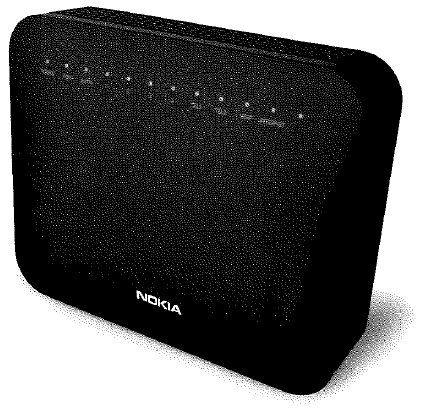

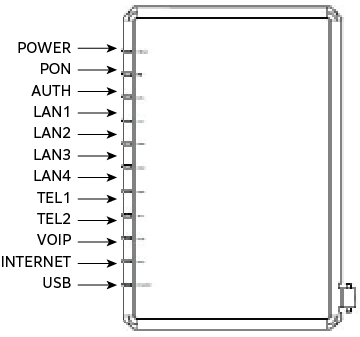

G-240G-E 前面パネル

LEDの表示内容

LED色状態表示内容
POWER
消灯
AC　電源オフ
緑点滅ONUが起動中
緑点灯AC電源にて動作中
橙点滅新しいソフトウェアをダウンロード中
赤点灯起動に失敗、または自己診断テストに失敗
PON
消灯
GPONがダウンの状態、またはリンクの接続がない。
緑点灯GPONがアップの状態、またはリンクの接続あり。
AUTH
消灯
ONUが未認証
緑点灯ONUが認証済
緑点滅下りデータパスが使用可能で、信号を受信しているが、レンジングまたはOMCIの同期を実行中
LAN1-4
消灯
イーサネットリンクがアクティブではない
緑点灯イーサネットリンクがアクティブ状態
緑点滅イーサネットリンクがアクティブ状態でデータの送受信が行われている
TEL1-2
消灯
オンフック状態
緑点灯オフフック状態
緑点滅通話中
VOIP
消灯
VOIPサービスが実施されていない。またはサービス停止中。
緑点灯VOIPサービスが実施されており、サービス提供可能。
INTERNET
消灯
接続されていない。または装置がフリッジモードに設定されておりIPアドレスがない
緑点灯IP通信中
緑点滅PPPoEまたはDHCP接続が進行中

G-240G-E 後部パネル

後部パネルのポートとボタン

ポート/ボタン説明
POTSポート1/2RJ-11ポート：電話機またはファックスを接続し、電話機能を提供します。
LANポート　1/2/3/4RJ-45 10/100/1000Mイーサネットポート：
ローカルネットワーク機器（PC/STBなど）を接続します。
ご注意ください：
LANポート一番右側（赤枠）部分はケーブルプラス電話専用となります。
リセットボタン工場出荷リセットボタン：1秒間以上押し続けると、装置が工場出荷時の設定にリセットされます。
LEDボタンを押すと、LED表示をON/OFFに切り替えます。
電源入力電源コネクタ：外部の電源アダプタと接続するために使います。
電源　入/切ボタン電源ON/OFFを切り替えます。

トラブルシューティング

問題対応方法
POWER
LEDが消灯		電源のon/offボタンがONの位置になっているかどうかを確認してください。
電源アダプタが本機D-ONU G-240G-Eに正しく接続されていることを確認してください。
LINK
LEDが消灯		光ファイバーケーブルが正しく接続されているか確認してください。
AUTH
LEDが消灯		本機D-ONU G-240G-EとNet3光ネット間で通信が行われていない可能性があります。
光ネット担当へお問い合わせください。電話番号　076-474-9222
LAN1-4
LEDが消灯		LANケーブルの状態を確認してください。
LANケーブルが両端正しく接続されているか確認してください。
端末のネットワークインターフェースまたはネットワーク装置が正しく機能していることを確認してください。
TEL1,TEL2
LEDが消灯		モジュラーケーブルが両端正しく接続されているか確認してください。
電話機の受話器がオンフックの場合、LEDが消灯となります。受話器を確認してください。
VOIP
LEDが消灯		常時消灯：VOIPサービスは提供しておりませんので消灯しています。
NOKIA

G-240G-C

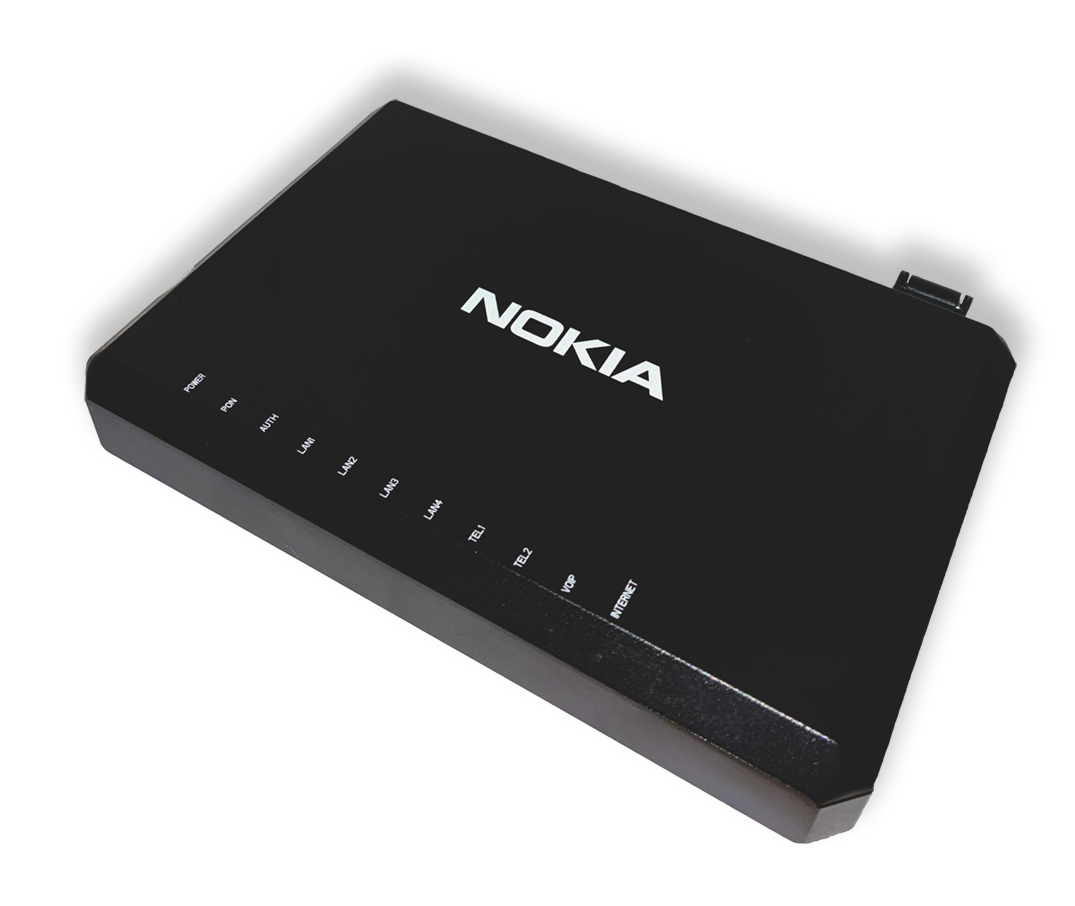

G-240G-C 前面パネル

LEDの表示内容

LED色状態表示内容
POWER
消灯
AC　電源オフ
緑点灯AC電源にて動作中
赤点灯起動中および 自己診断テスト失敗
PON
消灯
GPONがダウンの状態、またはリンクの接続がない。
緑点灯GPONがアップの状態、またはリンクの接続あり。
AUTH
消灯
ONUが未認証
緑点灯
点滅		データリンク接続通信中
LAN1
（LAN2、3 使用不可）		LAN1：PC、ルーター接続
LAN4：HGW/WMTA（ひかり電話用機器）接続
消灯LAN接続無し
緑点灯
点滅		LAN接続通信中
TEL1-2、VOIP、INTERNET
消灯
（未使用）

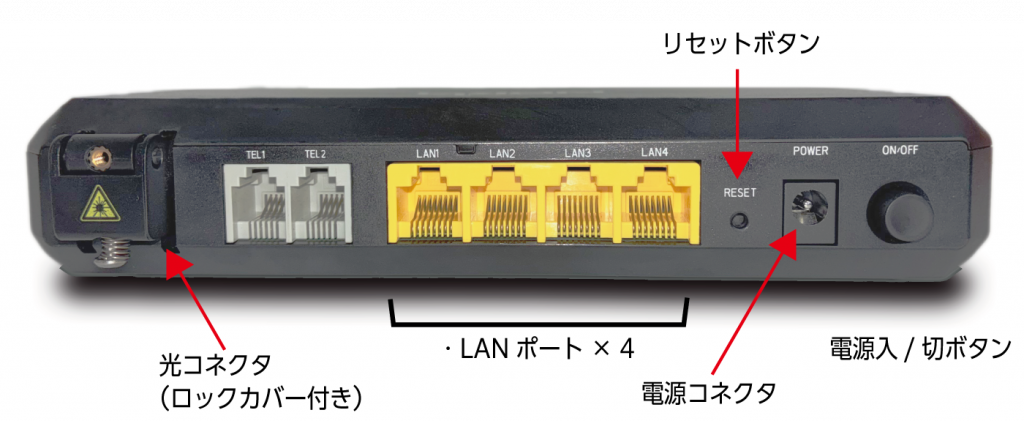

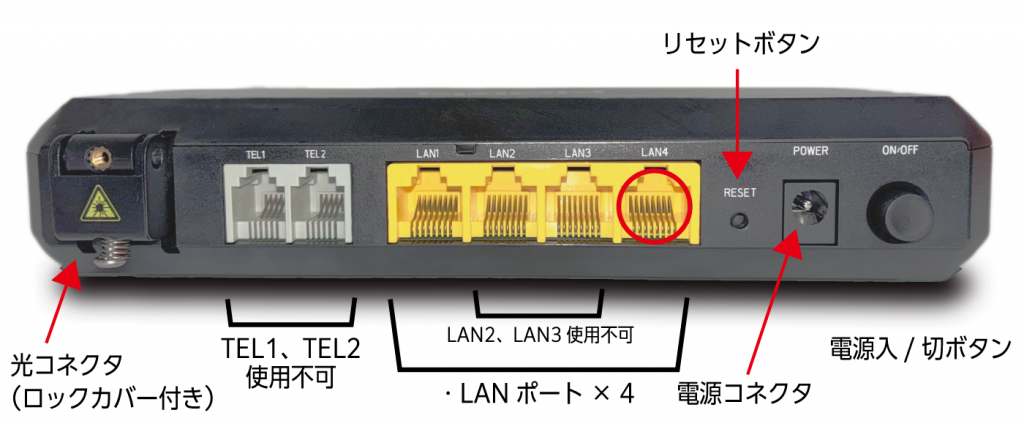

G-240G-C 後部パネル

後部パネルのポートとボタン

（カバー付コネクタ）光ファイバーコネクタ外さないでください。
TEL1-2TELコネクタ使用しません。
LAN1-4LANコネクタLAN1：PC、ルーター接続
LAN2-3：使用できません。
ご注意ください：
LAN4（LANポート一番右側。赤丸）：HGW接続。ケーブルプラス電話専用となります。
RESETリセットボタン使用しません。
POWER電源コードコネクター
ON/OFF電源スイッチ通常は切らないでください。

トラブルシューティング

問題対応方法
・インターネットに接続できない。
・ランプ状態が異常。
  1. 背面の電源スイッチを押して電源をオフにし、30秒程してから再度電源スイッチを押して電源をオンにしてください。
  2. POWER、PON、AUTHのLEDランプが緑に点灯するまでお待ちください。3つのLEDランプが緑に点灯すると利用可能になります。

    3. ※リセットしてもランプ状態が異常な場合、当社までご連絡ください。

POWER
LEDが消灯		電源のon/offボタンがONの位置になっているかどうかを確認してください。
電源アダプタが本機D-ONU G-240G-Cに正しく接続されていることを確認してください。
LINK
LEDが消灯		光ファイバーケーブルが正しく接続されているか確認してください。
AUTH
LEDが消灯		本機D-ONU G-240G-CとNet3光ネット間で通信が行われていない可能性があります。
光ネット担当へお問い合わせください。電話番号　076-474-9222
LAN1-4
LEDが消灯
（LAN2-3は使用できません。）		LANケーブルの状態を確認してください。
LANケーブルが両端正しく接続されているか確認してください。
端末のネットワークインターフェースまたはネットワーク装置が正しく機能していることを確認してください。
TEL1-2,VOIP,INTERNET
LEDが消灯		常時消灯：提供しておりませんので消灯しています。
